金屬不銹鋼波紋管是一種帶有連續波紋狀異形截面的管狀零件，是波紋管類組件重要的組成部分。由于特殊的結構形式，使其在連接、密封、吸振等方面具備優于直壁管件或者金屬軟管所不具備的功能。也正是由于這種特殊的管壁形狀，對其成形技術和成形裝備提出了更多的要求。時下針對金屬波紋管的成形技術種類繁多，例如有液壓成形、機械或橡膠脹形、焊接成形、電化學成形、旋壓成形、滾壓成形、電磁成形、超塑成形、水射流漸進成形和半無模成形。結合各個技術特點，都有相對應的波紋管類型和使用范圍。本文圍繞當前工業中應用較為廣泛的金屬波紋管液壓成形技術及相關設備進行重點介紹。
金屬不銹鋼波紋管的應用
從1929年第 一根波紋管的誕生，至今已有近百年的歷史。早期的波紋管應用在測量儀器中，作為彈性輔助原件。作為基礎元件的金屬波紋管以及其組成的部件，是現在裝備制造及工業生產系統中不可缺省的組成部分。金屬波紋管在航空航天，汽車制造，密封閥門，建筑工程以及醫療衛生等領域有著十分廣泛的應用。
國內外眾多汽車生產商將金屬波紋管作為降噪裝置，應用于車輛排氣系統中（圖1）。在汽車行業中使用的是由雙層不銹鋼板，先進的生產工藝制成的金屬波紋管，布置在發動機與排氣管組件的連接處。波紋管降噪裝置可以阻止源自發動機的振動向排氣管組件傳播，并降低排氣系統和車架的共振，以減少整車振動噪聲。
圖1 汽車排氣系統用金屬不銹鋼波紋管降噪裝置
閥門在現代化工工業、石化冶煉、熱力發電等生產部門有復雜的管網系統，具有舉足輕重的作用。尤其是在大口徑防泄漏的關鍵節點上需選用金屬波紋管閥門（圖2）。耐高壓、耐腐蝕的金屬波紋管組件與閥體內腔活動部件構成密封，阻止高壓流體從閥桿縫隙溢出。
在衛生醫療行業中，金屬波紋管也有廣泛的應用，例如將微型金屬波紋管用于助聽器中。微型金屬波紋管是良好的聲波傳感器。在接收端，兩軸端密封的微型波紋管，受到外界微小壓力就會產生變形，將聲信號轉變?yōu)槲灰菩盘枴Ｔ诎l(fā)射端，配合電磁驅動裝置將電信號轉換為聲波振動信號。圖3所示為該助聽器裝置原理圖。
圖2 金屬波紋管閥門
圖3 金屬不銹鋼波紋管助聽器原理示意圖
1-信號處理器 2-麥克風 3-耳蝸傳感器
金屬波紋管液壓成形技術和設備
隨著工業生產對金屬不銹鋼波紋管提出越來越嚴格，越來越多樣化的實際需求，金屬不銹鋼波紋管由于樣式的差異逐漸分化出眾多的種類。利用新的學術成果和創新技術，金屬波紋管成形技術與裝備也得到了不斷更新和發展。隨著實際生產對金屬不銹鋼波紋管產品的要求不斷提高，人們對金屬波紋管成形技術和智能裝備展開了更深入地研究。
金屬不銹鋼波紋管的成形技術種類繁多，例如液壓成形、橡膠或機械脹壓成形、焊接成形、滾壓成形、電鑄成形、旋壓成形、電磁成形等。以及新近研發的熱輔助氣壓成形、半無模成形以及水射流漸進成形等波紋管成形技術，并且每種成形技術都有對應類型的波紋管件。
以上眾多成形技術中能覆蓋成形波紋管種類較多，成形領域應用較廣泛的當屬液壓成形技術。尤其是在中型直徑、小型直徑的薄壁波紋管生產中，液壓成形占有很大的份額。波紋管液壓成形技術是現代液壓成形在管材成形中的一種典型應用，液壓成形金屬波紋管的成形工序少、生產效率高、產品質量好、成形設備自動化程度高、操作簡便。
液壓成形波紋管主要用于加工不銹鋼、低碳鋼，銅合金等室溫下塑性良好的材料，可加工管壁厚度范圍為0.08～4mm。一般其可加工的波深系數k不大于2（波深系數是波紋管外徑和內徑之比，是決定波紋管幾何形狀的關鍵參數之一），可成形的管壁波紋樣式有U形、V形、方形、S形等容易從模具取出的波紋形式。圖4所示為波紋管結構尺寸圖。

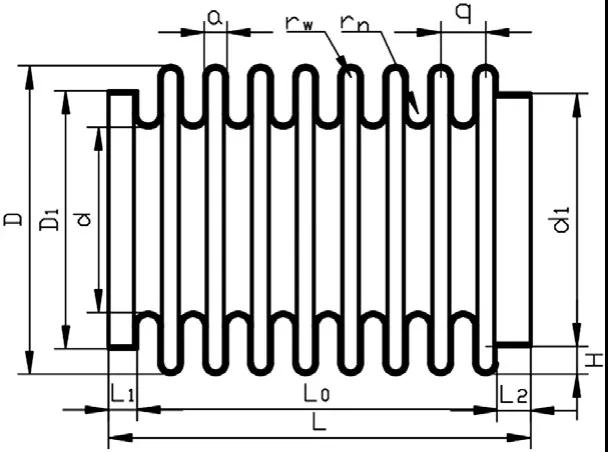

圖4 波紋管結構尺寸圖
d-內徑(通徑） D-外徑 q-波紋管波距 a-波厚 H-波高 rw-外波紋圓角半徑 rn-內波紋圓角半徑 L-總長度L0-有效長度 L1-內配合有效長度 L2-外配合有效長度D1-內配合直徑 d1-外配合直徑
液壓成形時，將預制的管坯零件置于成形模具中，在要加工波紋的管坯兩端進行密封。在密封管段通入高壓乳化液，達到管坯的屈服強度時，管坯在相鄰的兩片模瓣間向外脹起初波。初波達到設計弧度，停止泵入高壓乳化液。相鄰兩片模瓣擠壓初波至規定波厚，加壓到整形壓力，管壁貼合模具凹腔定形。成形系統卸壓后，打開模具，退回沖頭，得到液壓成形的波紋管零件。
按照管坯上波紋成形的順序是否連貫，波紋管液壓成形技術可以分為：整體式成形和連續式成形。其中整體成形是管坯在模具中加載一次，就可以成形管件上所有的波紋；而連續成形是指每次成形一個波紋，依次成形管坯上設計的所有波紋。兩種成形方式所對應的工藝原理和設備結構形式有所不同，下面分別進行介紹。
金屬波紋管整體液壓成形
金屬不銹鋼波紋管整體液壓成形設備（圖5）主要由兩個系統構成，即液壓機系統和模具系統。液壓機采用常規形式即可，包括合模壓力機、水平側缸、增壓器、控制部分、乳化液噴淋及輔助部分等。模具需要根據產品設計要求的特點，對芯模進行調整、更換。模具包括一組模瓣、模具體、分瓣機構。管坯成形模具軸線與工作平面有垂直和平行兩種形式。軸線垂直工作臺布置的模具，一般采用階梯銷軸串聯模瓣的結構形式。軸線水平工作臺布置的模具，一般采用卯榫勾連模瓣滑道的結構形式。典型零件的整體成形操作流程包括：管坯下料-管口打磨，擴孔-模具復位，開模-管坯在模具中定位-合模脹形-沖頭推模成形-卸壓，沖頭復位-開模取件。圖6所示為金屬波紋管整體液壓成形技術原理圖。
圖5 金屬波紋管整體液壓成形設備
1-液壓系統 2-模具 3-水平缸 4-壓力機5-機床本體 6-控制系統

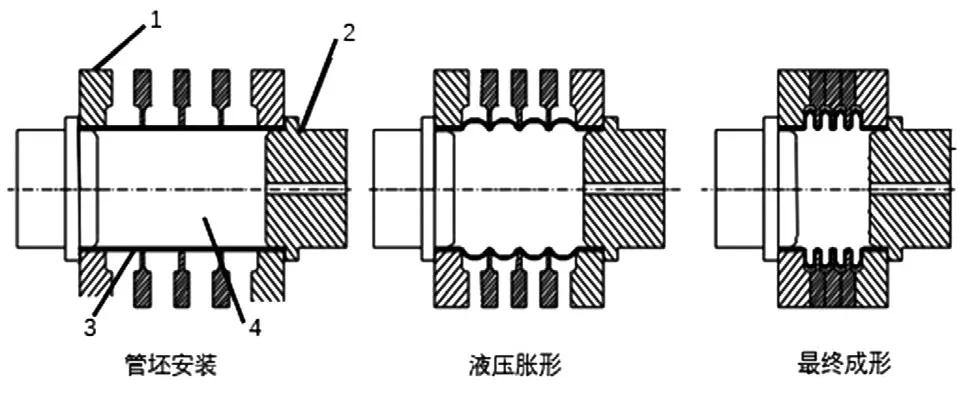

圖6 金屬不銹鋼波紋管整體液壓成形技術原理圖
1-成形模具 2-擠壓沖頭 3-管件 4-成形介質
金屬波紋管連續液壓成形
波紋管連續液壓成形設備主要由機架、模具、液壓系統三部分組成。機架為部件合理布置提供一個可靠支撐。連續成形模具由芯軸、芯軸限位、導向柱、復位彈簧、密封圈、芯軸進退油缸等零部件組成。其成形模具軸線與水平面也有平行和垂直兩種布置形式，圖7所示為一種模具軸線水平布置的連續液壓成形設備結構原理圖，兩種軸線布置形式在工業生產中都有廣泛的應用。液壓系統提供成形壓力條件，又供油給芯軸進退油缸和合模機構等部件協調執行成形動作。單波連續液壓成形操作流程為：管坯下料-定位與夾緊-合模-充壓-推模成形-卸壓-開模與退芯軸-成形下一波形。

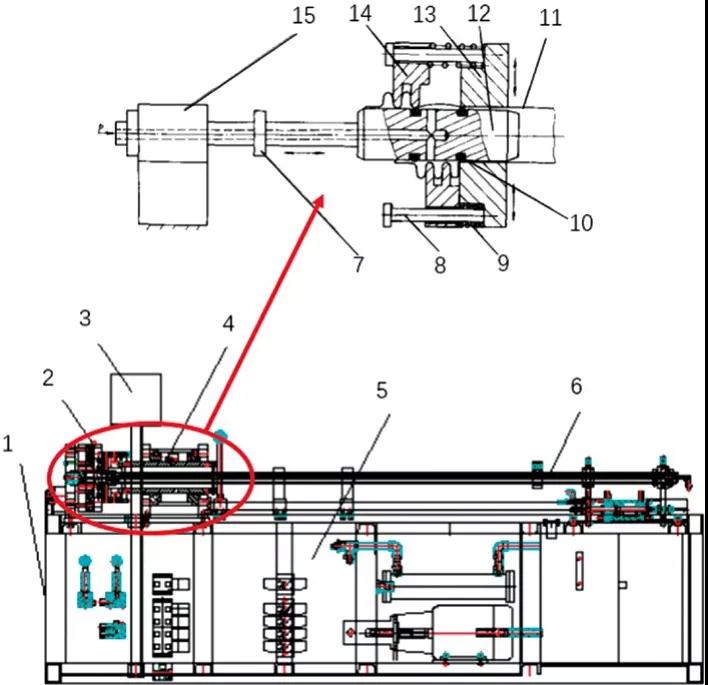

圖7 金屬波紋管連續液壓成形設備
1-機架 2-分和模片 3-電氣控制系統 4-成形部件 5-液壓系統 6-軸向定位系統 7-芯軸限位 8-導向柱 9-復位彈簧 10-密封圈 11-管坯 12-芯軸 13、14-模具 15-芯軸進退油缸
從成形工藝分析，連續液壓成形由于需要對管件重復進行定位、固定、密封等工步，其成形效率，成形質量略低于整體液壓成形。而且連續液壓成形重復的工序多，其橡膠密封件以及橡膠芯模更容易磨損，使用壽命更短。整體液壓成形加工的波紋管內徑更小，因為成形過程中只需要側缸推頭將高壓乳化液注入管坯內部，這省去了伸入管坯內部的芯模。整體液壓成形中使用的模具專用化程度高，一般一種產品對應一套模具模芯，一種模具模芯也只能生產一種產品。相對于連續液壓成形，其模具通用化程度不高。
金屬波紋管液壓成形技術在實際工業生產中具有廣泛的應用，其成形范圍涵蓋的波紋管種類眾多，且成形工序少、生產效率高、產品質量好。金屬波紋管液壓成形設備自動化程度高、運行穩定、操作簡單，因此受到波紋管生產企業的歡迎。圖8所示為通過液壓成形技術所加工出的部分有代表性的金屬波紋管產品。

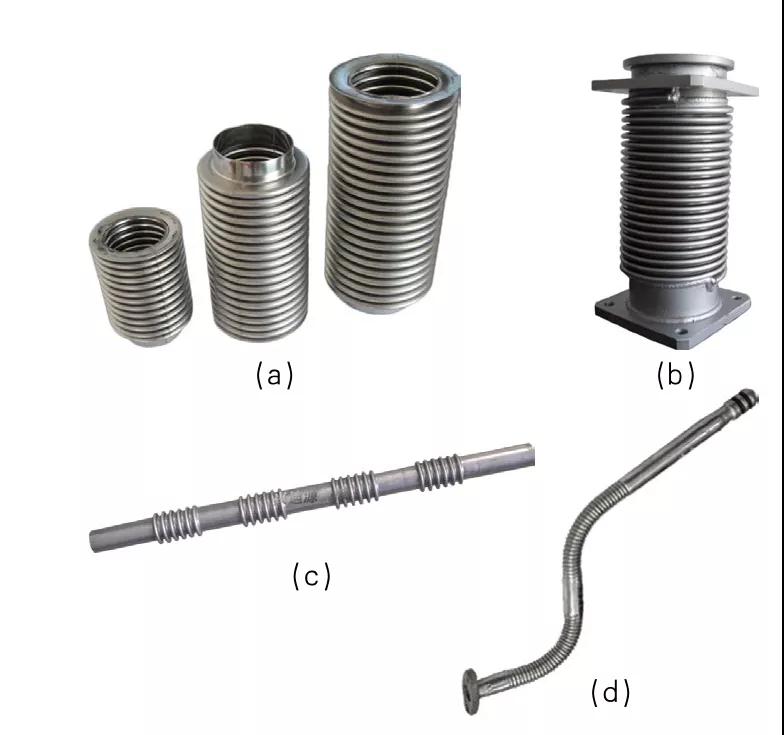

圖8 液壓成形金屬波紋管代表性產品
